RF ドライバー アンプのサプライヤーとして、私はこれらのデバイスのパフォーマンスにおいてエンベロープ遅延が重要な役割を果たすことを理解しています。群遅延としても知られるエンベロープ遅延は、信号がシステムを通過する際の信号の振幅エンベロープの時間遅延です。 RF ドライバー アンプでは、正確な信号伝送を確保し、歪みを最小限に抑え、システム全体のパフォーマンスを向上させるために、エンベロープ遅延の最適化が不可欠です。このブログ投稿では、RF ドライバー アンプのエンベロープ遅延を最適化する方法に関するいくつかの洞察と戦略を共有します。
RF ドライバーアンプのエンベロープ遅延について
最適化手法に入る前に、エンベロープ遅延とは何か、それが RF ドライバー アンプにどのような影響を与えるかを明確に理解することが重要です。エンベロープ遅延は、信号の位相が周波数とともにどのように変化するかを示す尺度です。理想的なアンプでは、位相応答は線形になります。これは、すべての周波数で同じ時間遅延が発生することを意味します。ただし、現実のアンプでは位相応答が非線形になることが多く、その結果、周波数ごとに異なる時間遅延が生じます。
この非線形位相応答は、RF システムでいくつかの問題を引き起こす可能性があります。たとえば、信号の異なる周波数成分が異なるタイミングで出力に到達するため、信号に歪みが生じる可能性があります。これにより、信号が不鮮明になり、忠実度が失われ、システム全体のパフォーマンスが低下する可能性があります。さらに、エンベロープ遅延は、発振や不安定性を引き起こす位相シフトを引き起こす可能性があるため、アンプの安定性に影響を与える可能性があります。
エンベロープ遅延に影響を与える要因
いくつかの要因が RF ドライバー アンプのエンベロープ遅延に影響を与える可能性があります。効果的な最適化戦略を実装するには、これらの要因を理解することが重要です。重要な要素には次のようなものがあります。
- コンポーネントの選択: アンプの設計に使用されるコンポーネントの選択は、エンベロープ遅延に大きな影響を与える可能性があります。たとえば、使用されるトランジスタ、コンデンサ、インダクタの種類は、アンプの位相応答に影響を与える可能性があります。寄生効果が低く、直線性が良好な高品質コンポーネントは、エンベロープ遅延を最小限に抑えるのに役立ちます。
- 回路トポロジ: アンプの回路トポロジーもエンベロープ遅延に影響を与える可能性があります。エミッタ接地、ベース接地、コレクタ接地構成など、アンプのトポロジーが異なると、位相応答も異なる場合があります。特定のアプリケーションに適切なトポロジを選択すると、エンベロープ遅延の最適化に役立ちます。
- バイアスと動作条件: アンプのバイアスと動作条件は、エンベロープ遅延などのパフォーマンスに影響を与える可能性があります。たとえば、バイアス電流、電圧、温度はすべて、アンプの位相応答に影響を与える可能性があります。アンプを指定範囲内で動作させ、安定した動作条件を維持することで、エンベロープ遅延を最小限に抑えることができます。
- マッチングネットワーク: 整合ネットワークは、アンプのインピーダンスをソースおよび負荷に整合させるために使用されます。これらのマッチング ネットワークの設計は、エンベロープ遅延に大きな影響を与える可能性があります。適切に設計されたマッチングネットワークは、反射を最小限に抑え、アンプの全体的なパフォーマンスを向上させるのに役立ちます。
最適化戦略
エンベロープ遅延とそれに影響を与える要因について理解を深めることができたので、RF ドライバー アンプのエンベロープ遅延を最適化するためのいくつかの戦略を検討してみましょう。
コンポーネントの選択
- 高Qコンポーネントを使用する: インダクタやコンデンサなどの高 Q コンポーネントは損失が低く、コンポーネントによって生じる位相シフトを最小限に抑えるのに役立ちます。これにより、より線形な位相応答が得られ、エンベロープ遅延が減少します。
- 低ノイズのトランジスタを選択する: 優れた直線性を備えた低ノイズ トランジスタは、歪みを最小限に抑え、アンプの全体的なパフォーマンスを向上させるのに役立ちます。これらのトランジスタは、より線形な位相応答を持つこともできるため、エンベロープ遅延の削減に役立ちます。
- 部品の公差を考慮する: コンポーネントの許容差は、エンベロープ遅延などのアンプの性能に影響を与える可能性があります。許容差が厳しいコンポーネントを使用すると、一貫したパフォーマンスを確保し、エンベロープ遅延の変動を最小限に抑えることができます。
回路設計
- アンプのトポロジーを最適化する: 前述したように、アンプの回路トポロジはエンベロープ遅延に大きな影響を与える可能性があります。特定のアプリケーションに適切なトポロジーを選択すると、位相応答を最適化し、エンベロープ遅延を減らすことができます。たとえば、ベース接地アンプ トポロジは、エミッタ接地トポロジと比較して、より線形な位相応答を持つことができます。
- 寄生効果を最小限に抑える: 浮遊容量やインダクタンスなどの寄生効果により、位相シフトが生じ、エンベロープ遅延が増加する可能性があります。慎重な回路レイアウトとコンポーネントの配置によってこれらの寄生効果を最小限に抑えると、アンプの位相応答を改善することができます。
- フィードバック手法を使用する: フィードバック技術を使用すると、アンプの直線性と安定性を向上させることができ、エンベロープ遅延の削減に役立ちます。負のフィードバックを使用すると、アンプの位相応答の非線形性を補正し、全体の性能を向上させることができます。
マッチングネットワーク
- 適切なマッチングネットワークを設計する: 整合ネットワークは、アンプのインピーダンスをソースおよび負荷に整合させるために使用されます。適切に設計されたマッチングネットワークは、反射を最小限に抑え、アンプの全体的なパフォーマンスを向上させるのに役立ちます。スミス チャート分析やインピーダンス マッチング ソフトウェアなどの手法を使用すると、最適なマッチング ネットワークを設計するのに役立ちます。
- 広帯域マッチングを検討する: アプリケーションによっては、広い周波数範囲にわたってエンベロープ遅延を最小限に抑えるために広帯域マッチングを実現する必要がある場合があります。複数のマッチング セクションや広帯域マッチング ネットワークの使用などの広帯域マッチング技術は、この目標の達成に役立ちます。
バイアスと動作条件
- 安定したバイアスを維持する: アンプの一貫した性能を確保するには、安定したバイアスが不可欠です。バイアス電流または電圧の変動は、アンプの位相応答に影響を与え、エンベロープ遅延を増加させる可能性があります。安定した電源と適切なバイアス技術を使用すると、安定した動作条件を維持できます。
- 温度の制御: 温度は、エンベロープ遅延を含め、アンプのパフォーマンスに大きな影響を与える可能性があります。指定された温度範囲内でアンプを動作させ、温度補償技術を使用すると、エンベロープ遅延に対する温度の影響を最小限に抑えることができます。
テストと検証
最適化戦略を実装したら、RF ドライバー アンプのパフォーマンスをテストして検証することが重要です。これは、ネットワーク アナライザ、スペクトラム アナライザ、オシロスコープなどのさまざまなテスト機器を使用して実行できます。実行できる主要なテストには次のようなものがあります。
- エンベロープ遅延測定: ネットワーク アナライザまたは専用のエンベロープ遅延測定器を使用してアンプのエンベロープ遅延を測定すると、最適化戦略の有効性を検証するのに役立ちます。測定されたエンベロープ遅延を仕様と比較して、要件を満たしていることを確認する必要があります。
- 位相応答測定: アンプの位相応答を測定すると、存在する可能性のある非線形性や位相シフトを特定するのに役立ちます。エンベロープ遅延を最小限に抑えるには、線形位相応答が望ましいです。
- 歪み測定: 高調波歪みや相互変調歪みなどのアンプの歪みを測定すると、アンプの全体的な性能を評価するのに役立ちます。歪みレベルが低いということは、アンプがより線形で安定していることを示します。
結論
RF ドライバー アンプのエンベロープ遅延を最適化することは、正確な信号伝送を確保し、歪みを最小限に抑え、システム全体のパフォーマンスを向上させるために不可欠です。エンベロープ遅延に影響を与える要因を理解し、効果的な最適化戦略を実装することで、より線形な位相応答を実現し、エンベロープ遅延を減らすことができます。コンポーネントの選択、回路設計、マッチングネットワーク、バイアス、および動作条件はすべて、エンベロープ遅延の最適化において重要な役割を果たします。さらに、最適化戦略が効果的であること、およびアンプが必要な仕様を満たしていることを確認するには、テストと検証が非常に重要です。

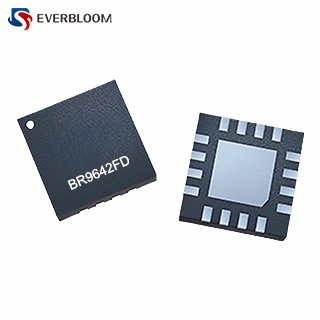

最適化されたエンベロープ遅延を備えた高品質の RF ドライバー アンプをお探しの場合は、当社がお手伝いいたします。 RF アンプの大手サプライヤーとして、当社は以下を含む幅広い製品を提供しています。低位相雑音アンプ、ゲインブロックアンプ、 そしてハイパワーRFアンプ。当社の経験豊富なエンジニアリング チームは、お客様と協力してお客様の特定の要件を理解し、ニーズを満たすカスタマイズされたソリューションを提供します。 RF アンプの要件についてご相談になり、システム パフォーマンスの最適化をどのように支援できるかを検討するには、今すぐお問い合わせください。
参考文献
- ポザール、DM (2011)。マイクロ波工学 (第 4 版)。ワイリー。
- ラザヴィ、B. (2011)。 RF マイクロエレクトロニクス (第 2 版)。プレンティス・ホール。
- コリン、レバノン州 (2001)。マイクロ波工学の基礎 (第 2 版)。ワイリー。
